【窗裡乾坤】專欄 作者:左大鈞

許多人喜歡採用開口面積較大的景觀窗,以營造良好的視覺價值;但當我們在規劃較大開口的窗型之時,還有哪些細節與技巧值得多加深思與運用的呢?

接下來,我們就從「景觀呈現的完整性」與「繪圖與丈量的精確性」來跟大家談談鋁窗在規劃上的注意事項。

景觀呈現的完整性:

如果牆面的開口較大,且有良好的景觀視野時,業主也可考慮以較大片的固定窗,來搭配推開窗或橫拉窗的方式做規劃,因為固定窗無法開啟移動,因此不需考慮到五金配件的耐受力,所以製造尺寸的彈性會比其他窗型來得高,但必須要注意的是,固定窗愈大,窗體與玻璃的重量也就愈大,因此在設計時還是必須評估鋁材與玻璃的結構強度,以免窗樘下橫料承重過大而出現變形,或是玻璃在承受較大風壓時出現顯著性的撓曲而發生破裂。

此外,景觀面規劃使用橫拉窗時,亦可採取非等比式寬度的二拉、三拉窗,就是以一片較寬的窗扇,來保留較完整的大片景觀,營造出較佳的視覺效果;但較寬的窗扇在規劃時,仍要注意輥輪的承重負荷(不然也可直接做成非活動式的窗扇,這樣就無輥輪承載重量的問題),以及會不會在比例上出現有壓縮旁邊較小窗扇的問題,而使得整體的視覺效果產生不協調的情形。

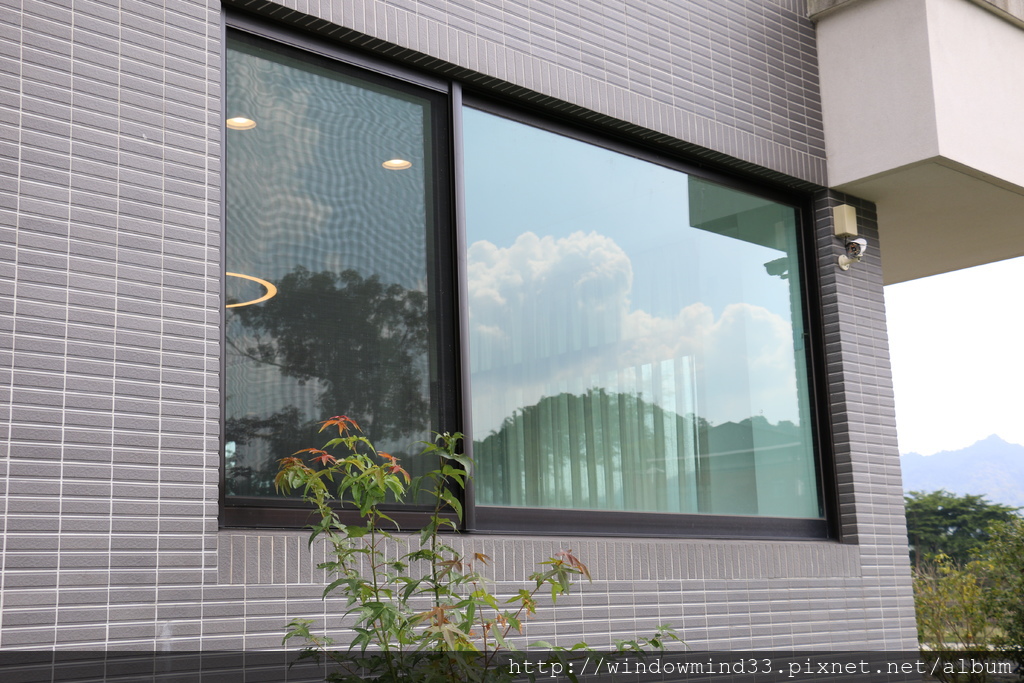

  • 非等比式寬度的橫拉窗,可以加大某一片窗扇的開口面積,而營造出更佳的景觀效果。



如牆面開口寬度超過400公分時,亦可評估採用落地式的折疊窗,讓窗扇開啟時,能夠創造一個景觀無阻隔、空間可穿越的效果;但如果牆面開口寬度較小時,則不適合採用摺疊窗,因為摺疊窗的窗扇片數較多,所以對接的鋁料數量也會相對較多,窗扇在關閉時,反而會使玻璃的見光面積比例變小,而產生視覺的擠迫感;而窗扇在開啟收攏時,也會有一定的厚度,而影響到開口的闊度;此外,折疊窗的窗扇是以懸臂方式進行開啟移動,使得一個滑輪裝置就必須支撐到兩組窗扇的重量,因此建議折疊窗單一片窗扇的寬度勿超過90公分,以免重心遠離滑輪支點,而增加荷重負擔。



繪圖與丈量的精確性:

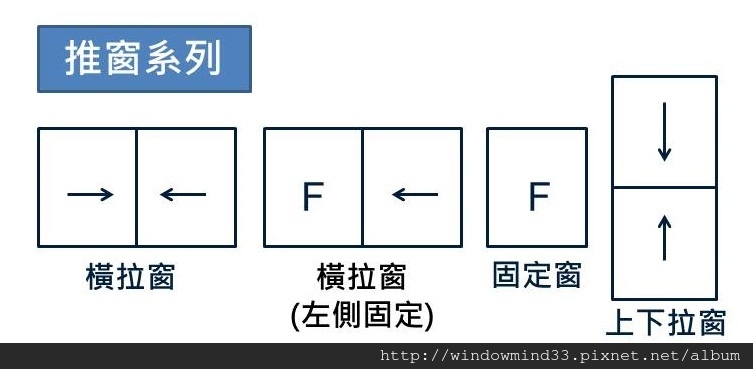

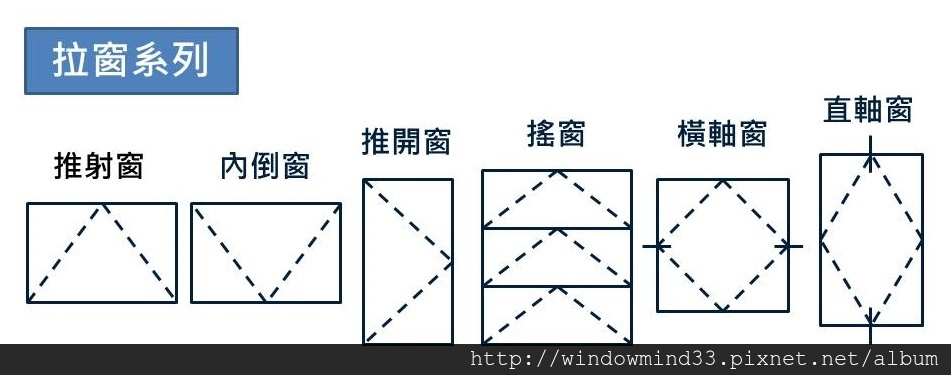

在鋁窗的設計規劃作業中,各種窗型都有著特定的代表符號與圖型示意;因此,在繪製窗型圖,或是與鋁窗製造業者溝通生產規格時,一旦繪圖或開向標示有誤,就會發生產品製造錯誤與報價偏差的問題。以下為CNS 3092 A2044國家標準所訂定的各種主要窗型代表標示符號、圖型標記,使用時應特別謹慎才能確保溝通、報價與生產的正確性。

圖型標記:


  • 箭頭方向表示窗扇的開啟移動方向




  • 三角形虛線的底端,均表示窗扇的開啟方向,標記時應特別留意,以免開向錯誤



除了窗型符號與標記應特別留意外,現地尺寸的丈量也非常的重要,因為丈量作業主要的目的是在量測牆面的開口空間,據以估算門窗的製造尺寸及適合的窗型配製;如果承包商未能做到確實的丈量與計算,就會使門窗的實際製作尺寸無法符合施工現地的開口需要;若窗扇因而製做的過小或太大,就會造成崁縫空間不足或是過寬的問題,而徒增後續泥作的困難度,一旦崁縫泥作不良,又會造成牆面後續出現漏水的問題;此外,窗扇做得太大而無法置入牆面的開口時,還得面臨修改重作,並重新訂製玻璃,或是再行修整牆面開口的麻煩,除可能延宕工期外,還有可能增加額外的成本負擔。

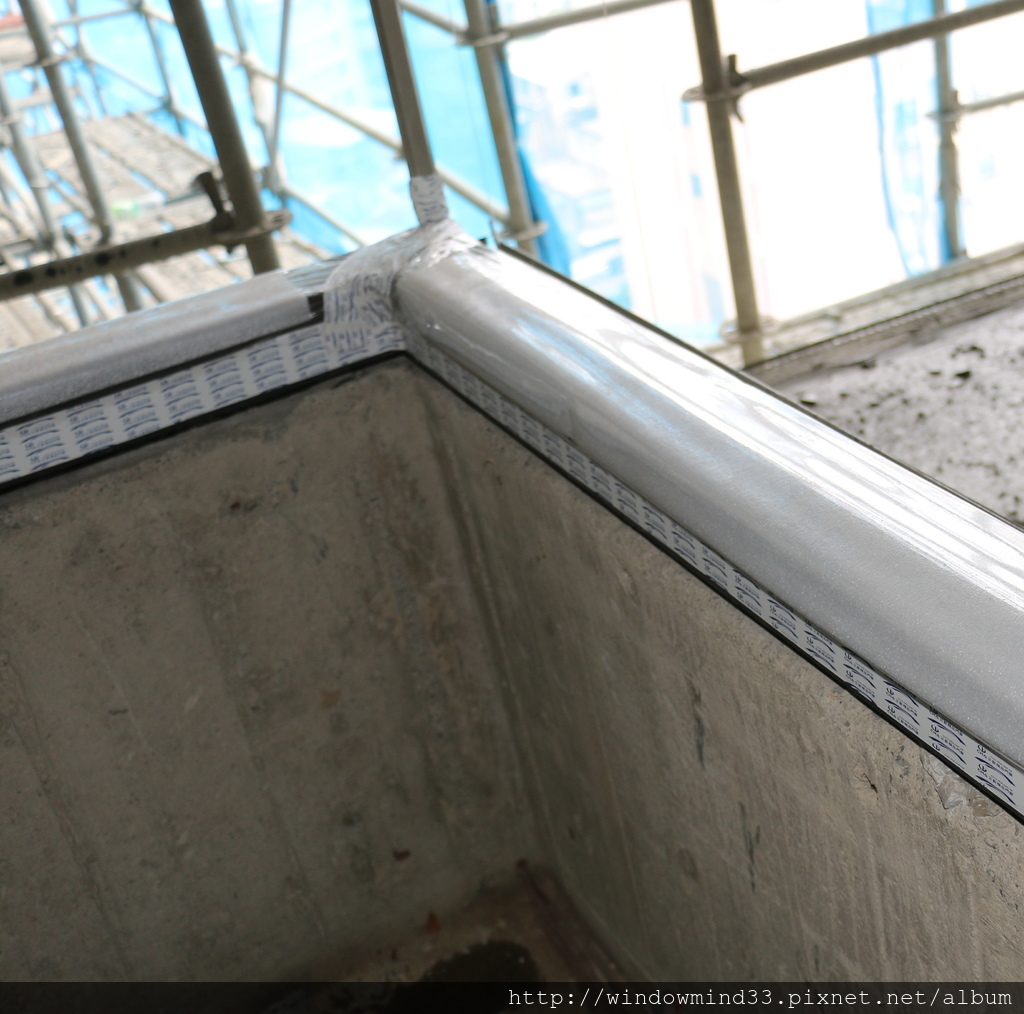

  • 轉角窗丈量精確,鋁窗才能在立框時貼準圬工面,而不會出現誤差。



作者的請求:

尊重他人就是尊重自己,您對原創的尊重,就是我們願意分享更多知識的動力;如需引用或轉載本文,敬請註明文章出處,或以連結方式轉貼本文;感謝您!
